Modelos OSI e TCP/IP

Fundamentos da Comunicação em Rede

Entender os modelos OSI e TCP/IP é essencial para compreender como os dados trafegam pela rede, desde a aplicação até o meio físico.

---

🌐 Modelo OSI (Open Systems Interconnection)

Modelo Conceitual

O modelo OSI é um modelo conceitual usado para entender e descrever como diferentes aplicações e protocolos de rede interagem e se comunicam entre si.

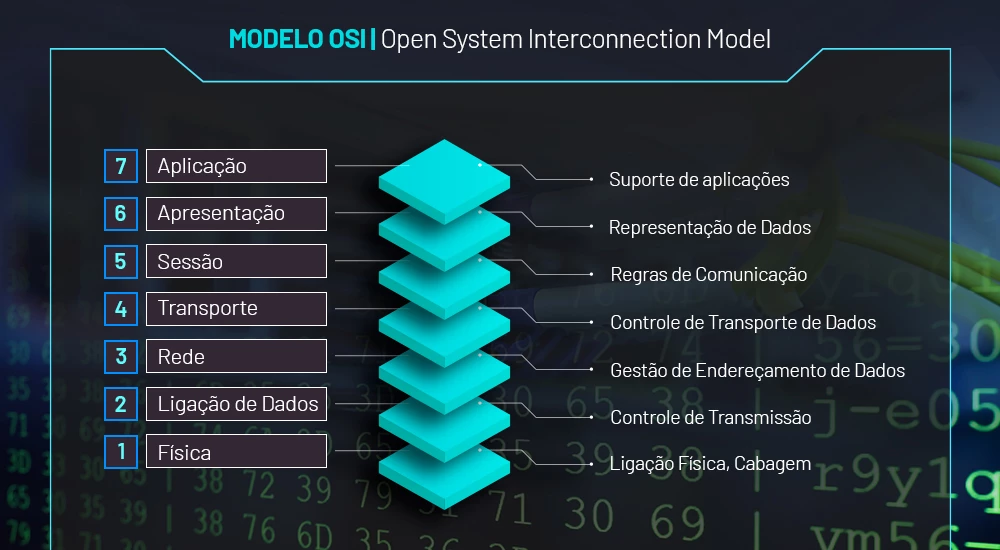

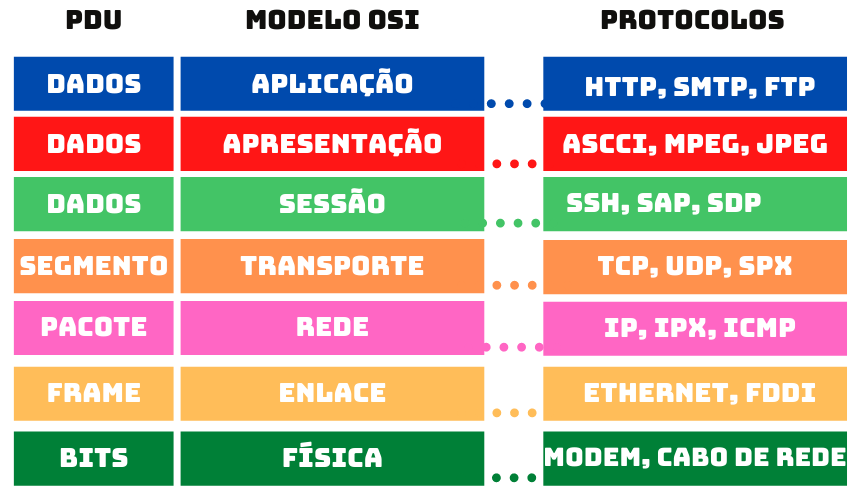

📊 As Sete Camadas do Modelo OSI

Camada	Nome	Função	Protocolos/Exemplos
7	Aplicação	Interface com o usuário e serviços de rede	HTTP, FTP, SMTP
6	Apresentação	Tradução, criptografia e compressão	SSL, TLS
5	Sessão	Gerencia conexões entre aplicações	NFS, NetBIOS, RPC
4	Transporte	Entrega confiável de dados	TCP, UDP
3	Rede	Endereçamento e roteamento	IP, ICMP
2	Enlace de Dados	Transferência confiável entre dispositivos	Ethernet, PPP
1	Física	Transmissão de bits brutos	Cabos, Wi-Fi, Fibra

---

🔍 Detalhamento das Camadas

Camada 1: Física

• Função: Transmissão e recepção de bits brutos através de um meio físico
• Exemplos: Cabos Ethernet, fibra óptica, Wi-Fi
• Utilização: Transmite dados como sinais elétricos, ópticos ou de rádio

Camada 2: Enlace de Dados

• Função: Transferência confiável entre dois dispositivos conectados diretamente
• Exemplos: Ethernet, PPP
• Utilização: Controla formatação para transmissão e acesso ao meio físico

Camada 3: Rede

• Função: Endereçamento, roteamento e encaminhamento de pacotes
• Exemplos: IP, ICMP
• Utilização: Define rotas para enviar pacotes entre redes diferentes

Camada 4: Transporte

• Função: Transmissão confiável e controle de fluxo entre pontos finais
• Exemplos: TCP, UDP
• Utilização: Garante entrega sem erros e na sequência correta

Camada 5: Sessão

• Função: Gerencia sessões de comunicação entre dispositivos
• Exemplos: NFS, NetBIOS, RPC
• Utilização: Estabelece e gerencia conexões entre máquinas

Camada 6: Apresentação

• Função: Tradução de dados entre formatos de rede e aplicação
• Exemplos: SSL, TLS
• Utilização: Criptografa dados e traduz diferentes formatos

Camada 7: Aplicação

• Função: Interface entre o usuário e os serviços de rede
• Exemplos: HTTP, FTP, SMTP
• Utilização: Fornece interfaces para navegadores, email, etc.

📺 Vídeo: Modelo OSI

---

🌍 Modelo TCP/IP

Modelo Prático

O modelo TCP/IP (Transmission Control Protocol/Internet Protocol) é o conjunto de protocolos usado para interconectar dispositivos na Internet. É mais prático que o OSI, com menos camadas.

📊 As Quatro Camadas do TCP/IP

Camada	Função	Protocolos
Aplicação	Comunicação de alto nível	HTTP, HTTPS, FTP, SMTP, DNS
Transporte	Gerencia transmissão entre sistemas	TCP, UDP
Internet	Roteamento de pacotes	IP, ICMP, ARP
Acesso à Rede	Transmissão física dos dados	Ethernet, Wi-Fi, PPP

---

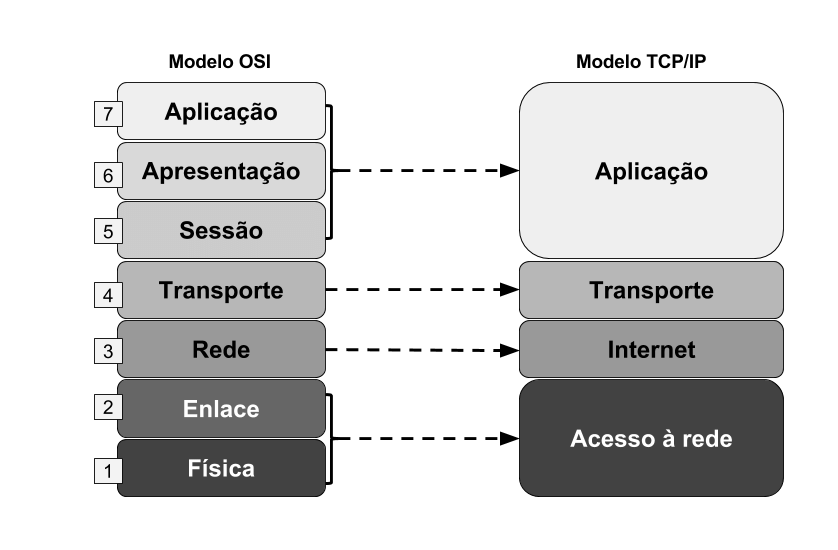

🔄 Comparativo OSI vs TCP/IP

Aspecto	Modelo OSI	Modelo TCP/IP
Camadas	7 camadas	4 camadas
Natureza	Teórico/Conceitual	Prático
Uso	Referência educacional	Internet real
Protocolos	Independente	Suite específica

Exemplo Prático

Use o Wireshark para visualizar as camadas do modelo TCP/IP em ação durante uma captura de pacotes.

---

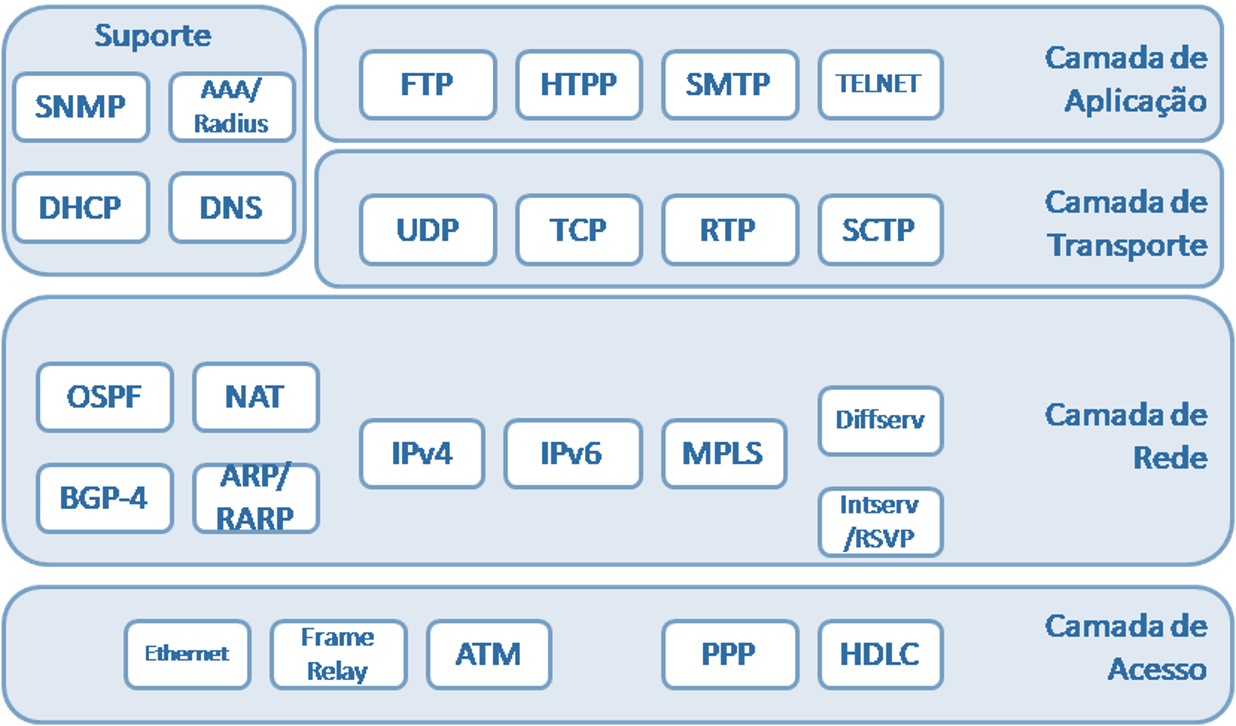

📡 Protocolos de Rede

Definição

Os protocolos de rede definem regras e convenções para a comunicação entre dispositivos. Cada um tem uma função específica.

📋 Principais Protocolos

Protocolo	Descrição
HTTP/HTTPS	Transferência de documentos web (seguro com HTTPS)
FTP/SFTP	Transferência de arquivos (seguro com SFTP)
TCP	Protocolo orientado à conexão, entrega confiável
UDP	Protocolo de datagramas, mais rápido, sem garantia
IP	Encaminhamento de pacotes através de redes
ICMP	Relatórios de erros e informações operacionais
SSH	Gerenciamento seguro de sistemas remotos
Telnet	Interação com servidores remotos (inseguro)
SMTP	Transferência de e-mails entre servidores
POP3/IMAP	Recuperação de mensagens de e-mail
DNS	Tradução de nomes de domínio para IPs
DHCP	Atribuição automática de endereços IP
ARP	Mapeamento de IP para endereço MAC
RDP	Conexão e controle de desktop remoto

---

🔬 Exemplos Práticos

1️⃣ Camada de Aplicação — Transferência FTP/SSH

Objetivo

Transferir um arquivo usando FTP ou SSH.

Via SSH (SCP):

# Enviar arquivo para servidor
scp /caminho/local/arquivo usuario@servidor:/caminho/remoto/destino

# Baixar arquivo do servidor
scp usuario@servidor:/caminho/remoto/arquivo /caminho/local/destino

---

2️⃣ Camada de Transporte — Netcat

Objetivo

Criar uma conexão TCP simples entre dois computadores.

# No servidor (escutar na porta 1234)
nc -l 1234

# No cliente (conectar ao servidor)
nc [IP do Servidor] 1234

Resultado

As mensagens digitadas em um terminal aparecem no outro.

---

3️⃣ Camada de Internet — Traceroute

Objetivo

Analisar a rota percorrida pelos pacotes até um destino.

# Linux/macOS
traceroute google.com

# Windows
tracert google.com

---

4️⃣ Camada de Acesso à Rede — ARP

Objetivo

Observar o mapeamento de IP para MAC.

# Limpar tabela ARP
arp -d

# Visualizar tabela ARP
arp -a

Análise com Wireshark

Use o filtro arp para visualizar solicitações e respostas ARP.

---

🎯 Filtros Úteis do Wireshark

Para Análise de Protocolos

Filtro	Descrição
ip.addr == x.x.x.x	Filtrar por IP específico
dns.qry.name == "dominio.com"	Consultas DNS para um domínio
http.request.full_uri contains "site"	Requisições HTTP para um site
ip.addr == x.x.x.x && tcp.port == 80	IP específico na porta HTTP
arp	Pacotes ARP
